Rehabilitación estructural en celdas columnas de mina subterránea -Chile
PROBLEMÁTICA TÉCNICA
El principal desafío del proyecto fue la incertidumbre respecto al estado real de la estructura, considerando:

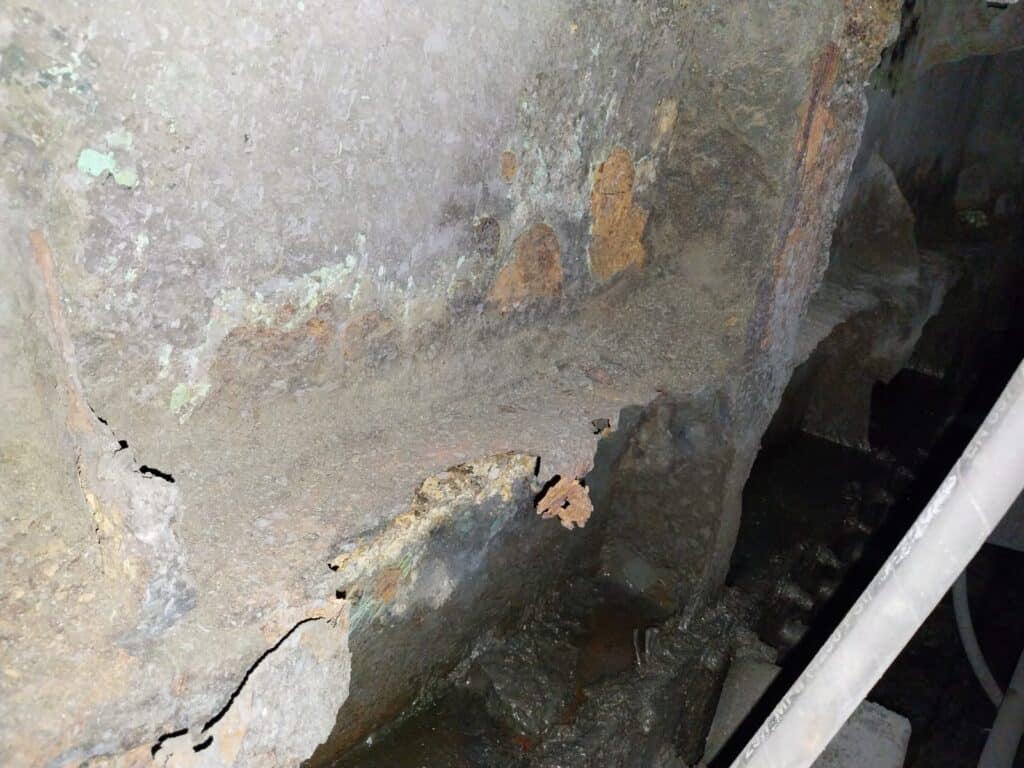

- Presencia de corrosión en elementos metálicos
- Posible pérdida de sección en placas de acero
- Deterioro del hormigón armado en fundaciones
- Falta de información actualizada sobre geometría y materiales
- Exposición a condiciones operativas exigentes y continuas

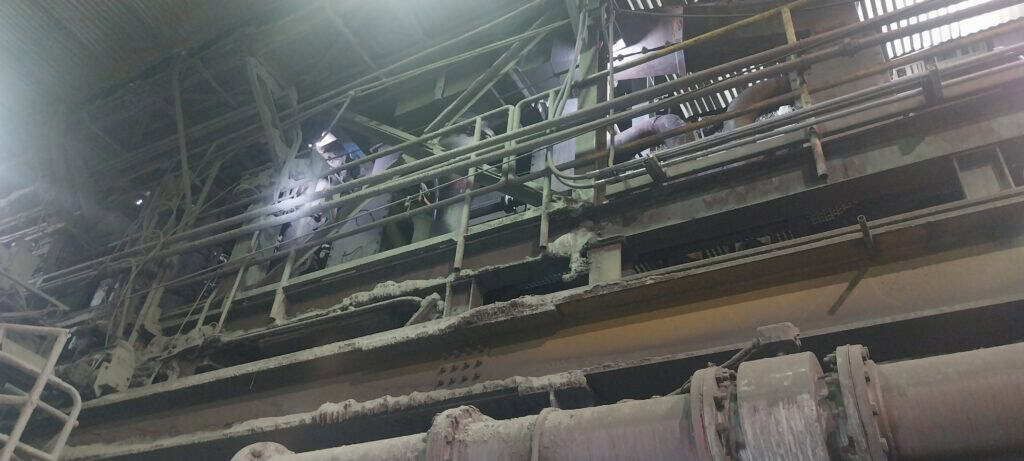

Adicionalmente, la estructura se encontraba en operación, lo que implicaba restricciones importantes para cualquier tipo de intervención.
METODOLOGÍA Y LEVANTAMIENTO
Para abordar estas condiciones, se desarrolló una etapa inicial de caracterización estructural, que incluyó:
- Levantamiento geométrico detallado mediante escaneo con equipos tipo Faro
- Determinación de espesores en elementos de acero
- Evaluación del estado de corrosión
- Ensayos de ultrasonido en hormigón para estimación de propiedades mecánicas
- Identificación de materiales y configuración estructural completa
Esta etapa fue clave para reducir la incertidumbre y permitir una representación confiable de la estructura existente.
MODELACIÓN Y EVALUACIÓN ESTRUCTURAL

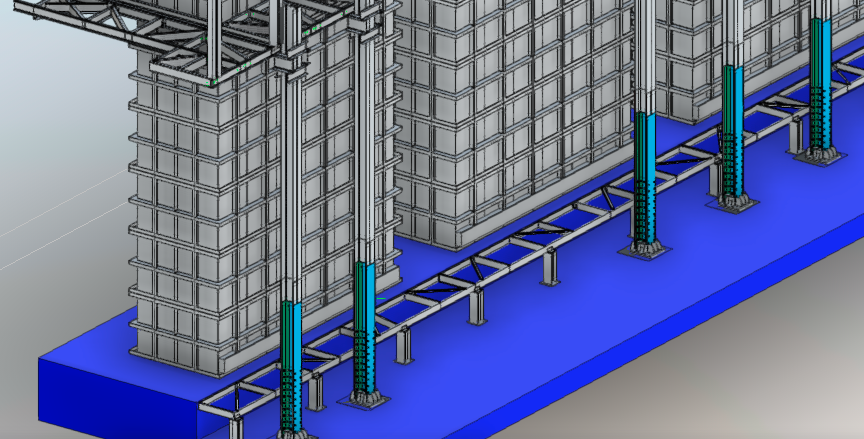

Con la información recopilada, se desarrolló un modelo estructural representativo que consideró:
- Geometría real de la estructura
- Propiedades de materiales obtenidas en terreno
- Condiciones actuales de carga
- Escenarios de operación futuros
- Requerimientos normativos vigentes, incluyendo criterios de la normativa chilena aplicable
A partir de este modelo, se evaluó la capacidad estructural de los distintos elementos, identificando zonas críticas y requerimientos de refuerzo necesarios para garantizar un comportamiento adecuado.
DISEÑO DE REFUERZOS Y REHABILITACIÓN
En base a los resultados del análisis, se desarrolló una ingeniería de refuerzo estructural, que incluyó:
- Dimensionamiento de refuerzos en elementos de acero
- Verificación de fundaciones en hormigón armado
- Propuestas de intervención compatibles con la operación existente
- Diseño considerando interferencias con otras disciplinas (ductos, equipos, instalaciones)
Uno de los aspectos más relevantes del proyecto fue la necesidad de diseñar soluciones que permitieran ejecutar las intervenciones sin detener la operación, minimizando interferencias en un entorno industrial altamente activo.
ESTRATEGIA DE INTERVENCIÓN
La propuesta consideró:
- Secuencias constructivas adaptadas a operación continua
- Intervenciones localizadas para evitar impactos en otras áreas
- Compatibilidad con mantenimiento y acceso existente
- Coordinación con condiciones reales del entorno industrial
Esto permitió desarrollar una solución técnicamente viable y operacionalmente ejecutable.
PROTECCIÓN Y EXTENSIÓN DE VIDA ÚTIL
Adicionalmente, se incorporó el diseño de un sistema de protección superficial, orientado a:
- Reducir la exposición a agentes corrosivos
- Disminuir la velocidad de deterioro
- Extender la vida útil de la estructura
Este enfoque complementa el refuerzo estructural, integrando una visión de mantenimiento y durabilidad a largo plazo.
CONCLUSIÓN TÉCNICA
El desarrollo de este proyecto permitió:
- Caracterizar una estructura con alto nivel de incertidumbre
- Evaluar su capacidad estructural bajo condiciones reales de operación
- Diseñar soluciones de refuerzo técnicamente fundamentadas
- Proponer estrategias de intervención compatibles con operación continua
Este tipo de evaluaciones estructurales en entornos industriales permite anticipar fallas, optimizar decisiones de inversión y asegurar la continuidad operativa de activos críticos.
La evaluación y rehabilitación de estructuras industriales requiere integrar diagnóstico, modelación y diseño en un contexto operativo real.
